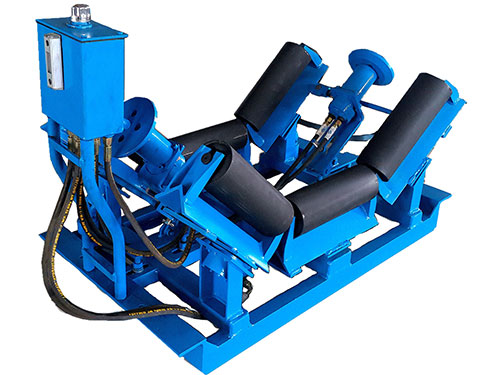

一、產品概述
帶式輸送機跑偏,不僅會導致出現撒料,還會使得整條輸送帶阻力變大，功率損失嚴重。從而導致實際的輸送機運行能力大大降低。
液壓自動調偏裝置用于檢測輸送帶的跑偏，并根據跑偏情況，自動進行調節，對輸送機跑偏的情況進行控制。廣泛應用于礦山、冶金、電力、港口碼頭等。
二、產品特點
1、結構先進，無需提供外接動力源，實現自動調節，降低成本。
2、自動檢測跑偏并調節，免于維護。
3、調偏力度大，調偏精度高，性能可靠。
4、一體化結構，安裝、調試方便，工作量小。
三、工作原理
液壓控制系統用以檢測輸送帶跑偏，同時提供帶動各托輥支架偏轉的動力。輸送帶跑偏時，輸送帶邊緣帶動驅動輪轉動，驅動輪帶動齒輪泵，壓力油進入油箱，經油箱換向閥換向后進入油缸，油缸帶動聯動機構使相應托輥偏轉。偏轉后的托輥線運動方向與輸送帶的運動方向形成夾角，輸送帶運轉過程中，偏轉的托輥對輸送帶產生橫向摩擦力，驅使輸送帶居中運行。

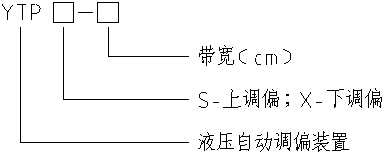

四、型號及參數值
例如：型號YTPS-80，表示帶寬為80mm 液壓自動上調偏裝置
五、選型圖及參數表

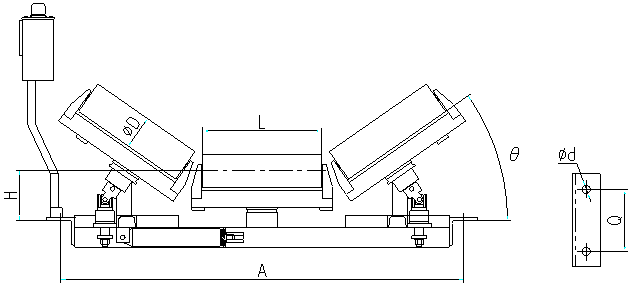

液壓上調偏裝置
|
型號 |
帶寬（mm） |
D (mm） |
A (mm） |
L （mm） |
H （mm） |
θ |
Q （mm） |
d （mm） |
|
YTPS-65 |
650 |
89 |
890 |
250 |
135.5 |
35° |
130 |
14 |
|
YTPS -80 |
800 |
108 |
1090 |
315 |
146 |
35° |
130 |
14 |
|
YTPS-100 |
1000 |
108 |
1290 |
380 |
159 |
35° |
170 |
18 |
|
YTPS-120 |
1200 |
108 |
1540 |
465 |
176 |
35° |
200 |
18 |
|
YTPS-140 |
1400 |
133 |
1740 |
530 |
198.5 |
35° |
220 |
18 |
|
YTPS-160 |
1600 |
159 |
1990 |
600 |
228 |
35° |
240 |
18 |
|
YTPS-180 |
1800 |
159 |
2210 |
670 |
240 |
35° |
240 |
18 |
注：其余帶寬，可根據客戶要求進行特殊設計，以上安裝尺寸以技術協議為準。

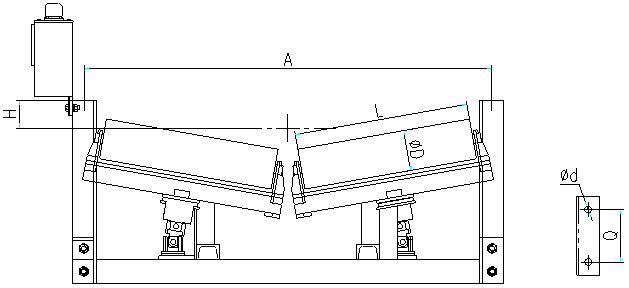

液壓下調偏裝置
|
型號 |
帶寬（mm） |
D (mm） |
A （mm） |
L （mm） |
H （mm） |
Q （mm） |
d （mm） |
|
YTPX-65 |
650 |
89 |
890 |
380 |
90 |
90 |
14 |
|
YTPX-80 |
800 |
108 |
1090 |
465 |
100 |
90 |
14 |
|
YTPX-100 |
1000 |
108 |
1290 |
600 |
110 |
90 |
18 |
|
YTPX-120 |
1200 |
108 |
1540 |
700 |
120 |
90 |
18 |
|
YTPX-140 |
1400 |
133 |
1740 |
800 |
130 |
90 |
18 |
|
YTPX-160 |
1600 |
159 |
1990 |
900 |
140 |
150 |
18 |
|
YTPX-180 |
1800 |
159 |
2210 |
1000 |
150 |
150 |
18 |
注：其余帶寬，可根據客戶要求進行特殊設計，以上安裝尺寸以技術協議為準。
